C Series

Bodor C

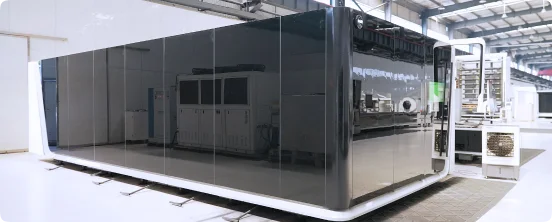

Model klasyczny | W pełni zabudowana wycinarka laserowa do blach

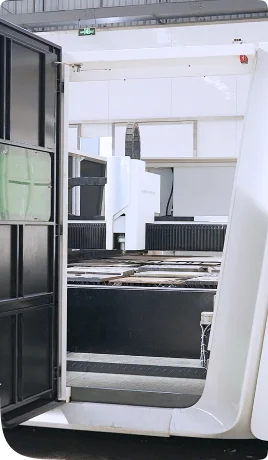

W pełni zabudowana wycinarka laserowa do blach łącząca bezpieczeństwo, niezawodność i prostą obsługę.

Bezpieczna · Niezawodna · Prosta

C Series upraszcza codzienną produkcję, zapewniając operatorom osłonięty proces, solidną konstrukcję i inteligentne wsparcie podczas cięcia.

Bezpieczna produkcja

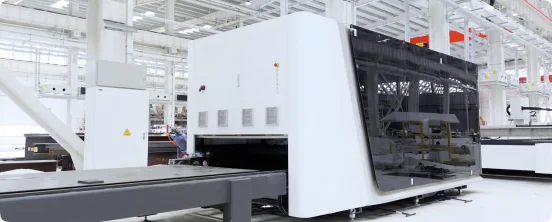

Pełna obudowa ogranicza kontakt operatora z procesem cięcia i zapewnia spokojną, bezpieczną pracę.

Niezawodna jakość

Łoże trzeciej generacji o konstrukcji czopowo-gniazdowej oraz mineralna płyta przeciwprzepaleniowa wydłużają trwałość maszyny.

Prosta obsługa

Automatyczny dobór parametrów i inteligentne rozmieszczanie detali na resztkach materiału usprawniają pracę operatora.

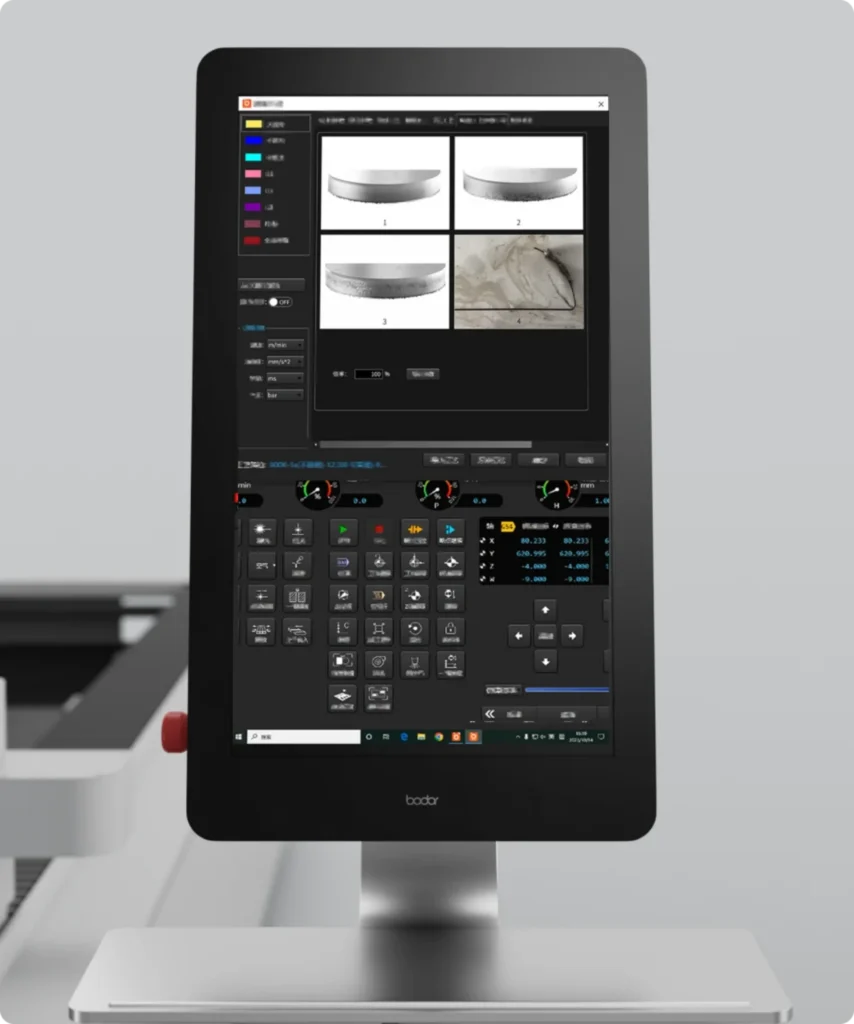

Panel automatycznego doboru parametrów cięcia

Automatyczny dobór parametrów cięcia

Wizualne porównanie próbek i automatyczne dopasowanie parametrów pomagają podnieść jakość krawędzi oraz ograniczyć czas przygotowania procesu.

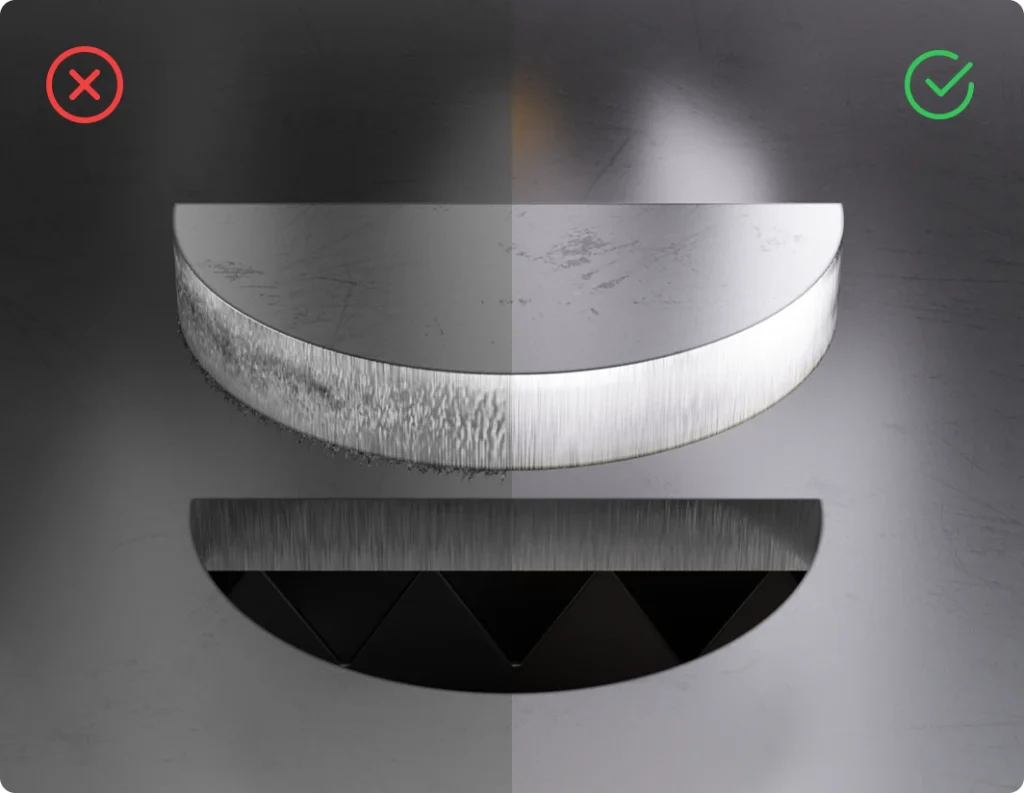

Porównanie jakości krawędzi po doborze parametrów

Wyższa wydajność. Czas, który pracuje na wartość.

Wysokowydajne serwonapędy magistralowe zapewniają dynamiczną pracę i skracają czas realizacji. *Wartość poprawy wydajności odnosi się do poprzedniej generacji produktu Bodor.

1,5 GMaksymalne przyspieszenie

30%Ogólna poprawa wydajności

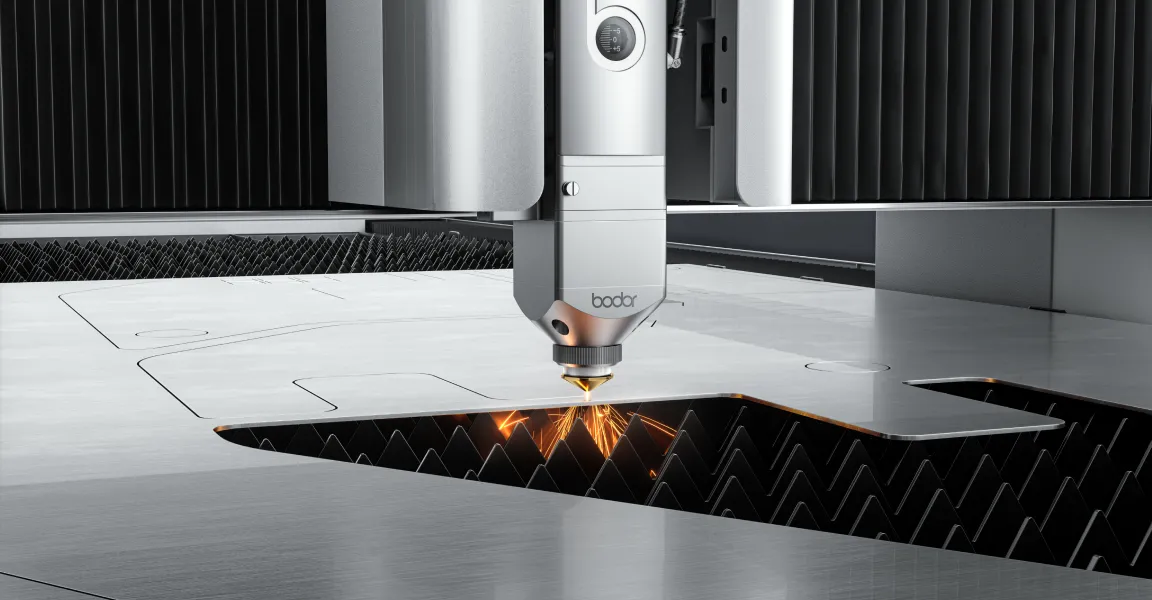

Głowica laserowa C Series podczas cięcia blachy

Opcjonalnie

Cięcie skanujące — rewolucja w obróbce

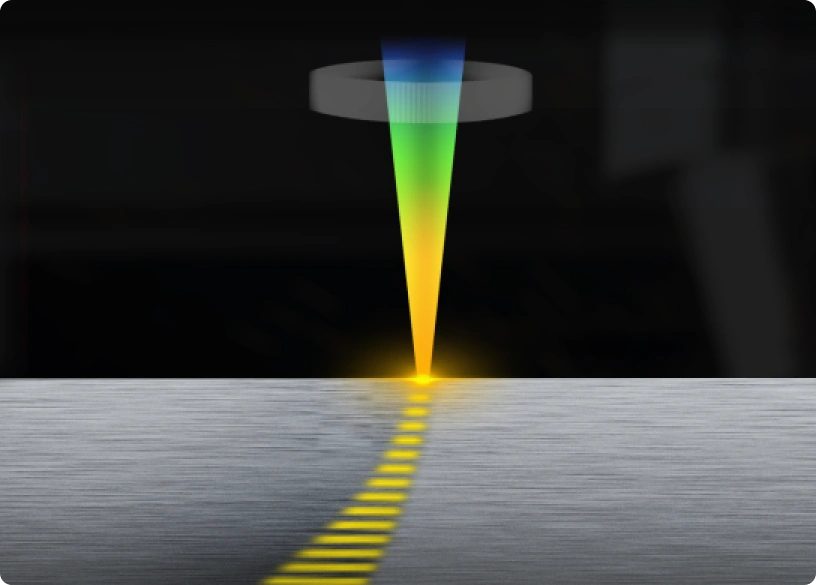

Cięcie tradycyjne

Niższy współczynnik absorpcji energii w obszarze cięcia.

Cięcie skanujące

Wysoki współczynnik absorpcji energii w obszarze cięcia.

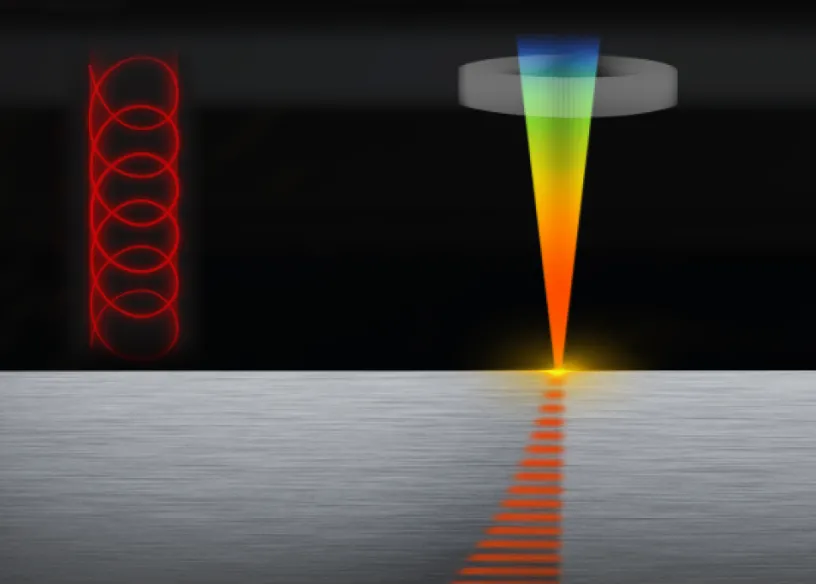

Schemat inteligentnego cięcia skanującego

Schemat cięcia skanującego

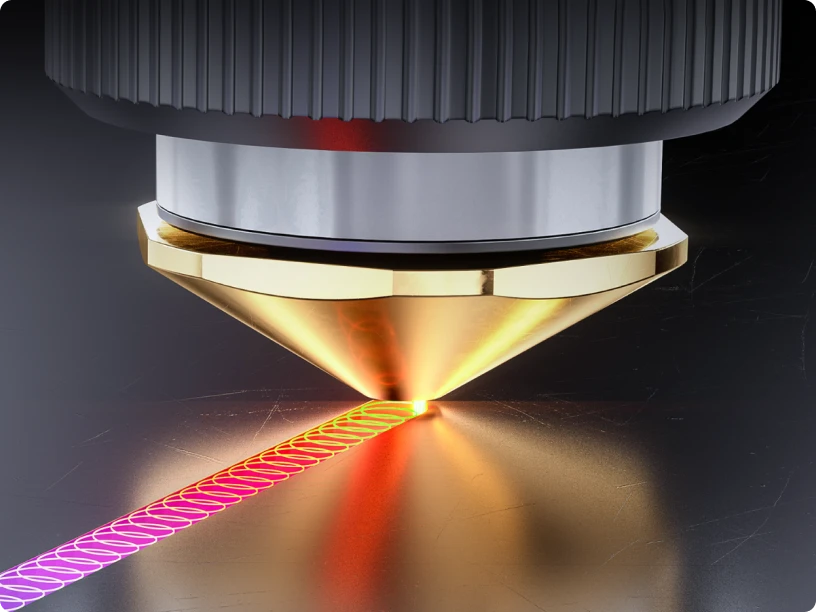

Ruch wiązki w technologii cięcia skanującego

Dynamiczny ruch wiązki zwiększa wykorzystanie energii i stabilizuje proces.

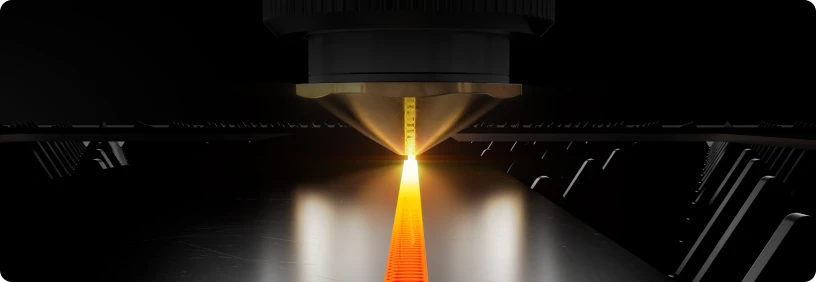

Bez obaw o blachy wysokorefleksyjne

Proces pozostaje stabilny mimo odbić wstecznych, umożliwiając seryjne cięcie materiałów wysokorefleksyjnych.

Cięcie różnych faz (opcja)

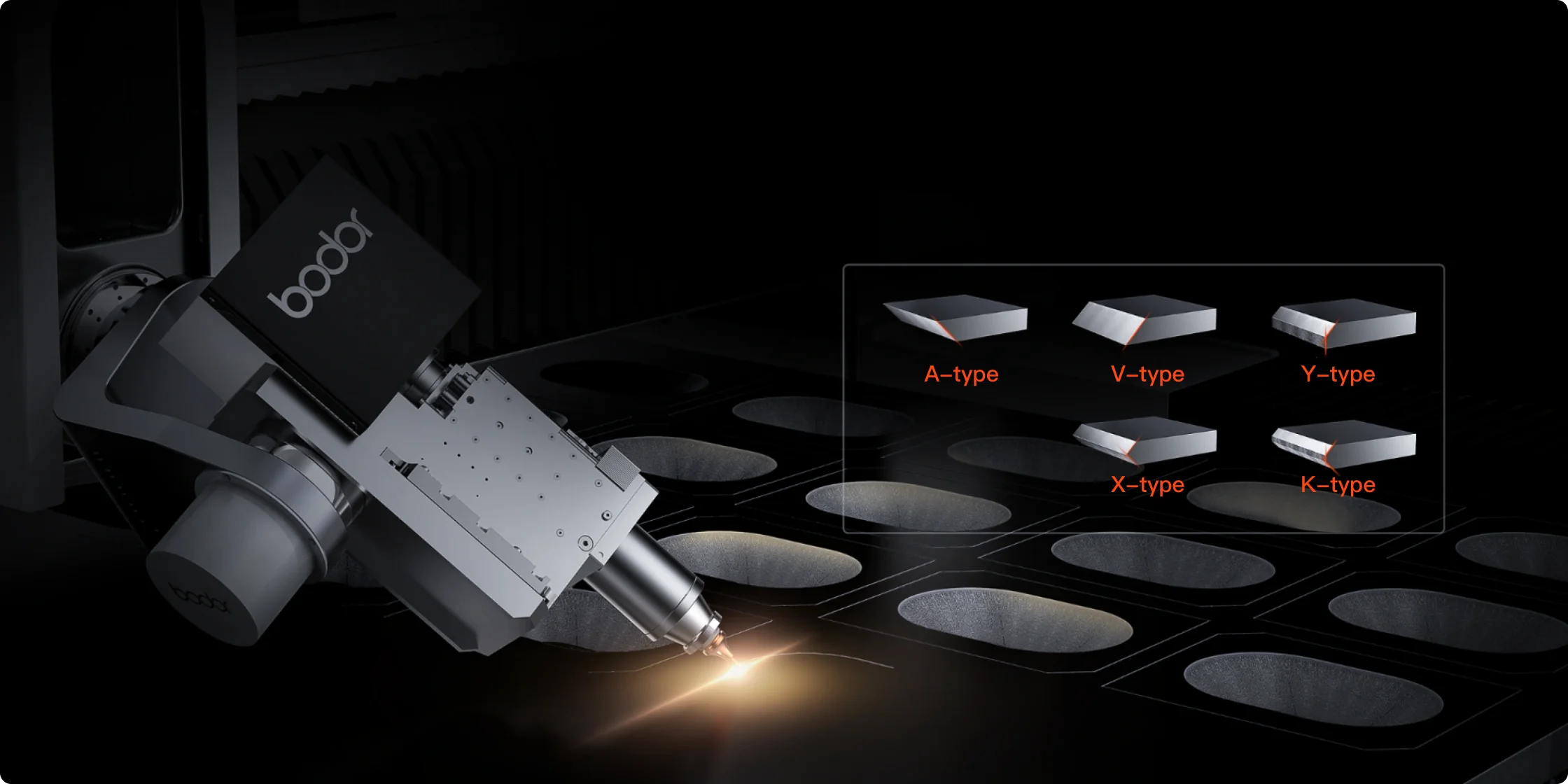

Głowica C Series wykonująca fazy A, V, Y, X i K

C Series obsługuje fazy typu A, V, Y, X i K. Jedna maszyna może wykonywać wiele rodzajów faz w pojedynczym procesie, ograniczając dodatkową obróbkę. Opcja dostępna także dla C12.

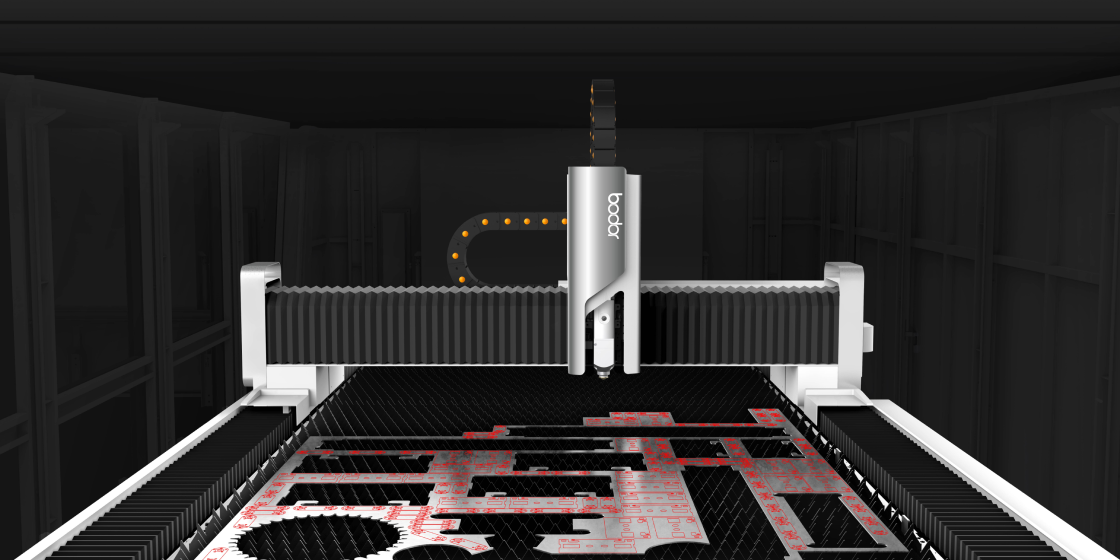

Rozmieszczanie detali na resztkach

Zdjęcie resztki wykonane telefonem wystarczy, aby system rozpoznał narożniki i przygotował rozmieszczenie detali jednym poleceniem.

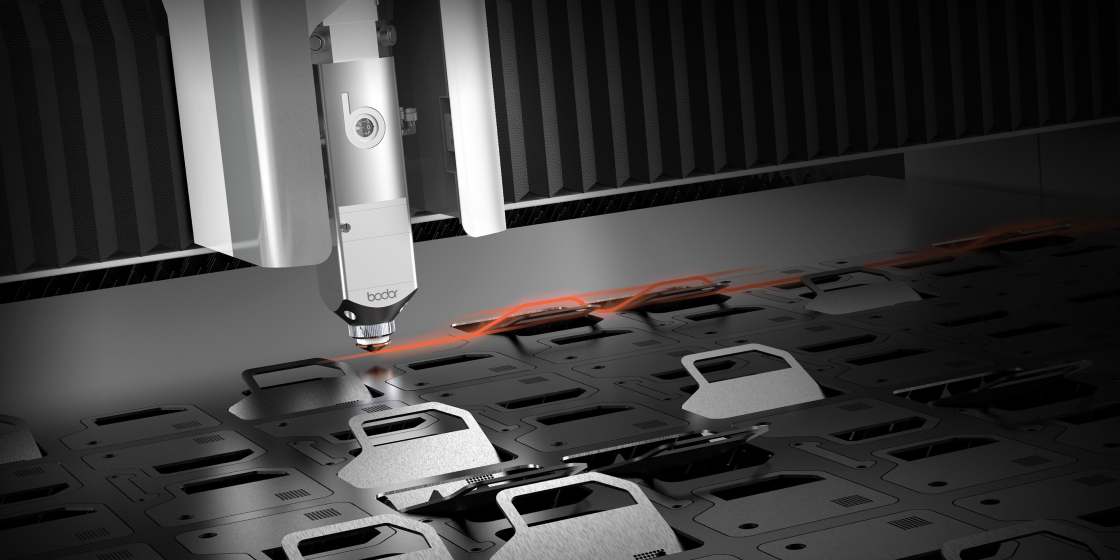

Inteligentne unikanie kolizji głowicy laserowej

Autorskie czujniki nadążne oraz algorytmy omijania przeszkód znacząco ograniczają ryzyko uderzenia głowicy w wycięte elementy.

Dane techniczne

Wybierz format dopasowany do produkcji

Parametry mają charakter informacyjny. Ostateczna konfiguracja zależy od wybranej mocy i wyposażenia.

Bodor C

C3

Obszar roboczy: 3048 × 1524 mm
Maks. prędkość ruchu: 120 m/min
Maks. przyspieszenie: 1,5 G
Skok osi Z: 320 mm
Dokładność pozycjonowania: ±0,05 mm/m
Dokładność powtarzalności: ±0,03 mm
Wymiary: 9392 × 2232 × 2307 mm
Obciążenie stołu: 1–6 kW: 911 kg (25 mm); 12 kW: 1095 kg (30 mm); 22–30 kW: 1460 kg (40 mm)

Bodor C

C4

Obszar roboczy: 4000 × 2000 mm
Maks. prędkość ruchu: 110 m/min
Maks. przyspieszenie: 1,5 G
Skok osi Z: 370 mm
Dokładność pozycjonowania: ±0,05 mm/m
Dokładność powtarzalności: ±0,03 mm
Wymiary: 11388 × 3235 × 2311 mm
Obciążenie stołu: 1–6 kW: 1570 kg (25 mm); 12 kW: 1886 kg (30 mm); 22–30 kW: 2515 kg (40 mm)

Bodor C

C6

Obszar roboczy: 6100 × 2500 mm
Maks. prędkość ruchu: 110 m/min
Maks. przyspieszenie: 1,5 G
Skok osi Z: 370 mm
Dokładność pozycjonowania: ±0,05 mm/m
Dokładność powtarzalności: ±0,03 mm
Wymiary: 15500 × 3880 × 2440 mm
Obciążenie stołu: 1–6 kW: 2995 kg (25 mm); 12 kW: 3595 kg (30 mm); 22–30 kW: 4794 kg (40 mm)
